Atari800XL Svideo Umbau
Der Umbau stammt aus dem AtariAge Forum.
Christoph Büssow (HardwareDoc) entdeckte einen Fehler im Schaltplan. Der Anschluss an R68 ist falsch gesetzt. Nach der Korrektur erhöht sich die Helligkeit der Bildschirmausgabe.
Diese Anleitung ist unter Download auch als PDF-File erhältlich.

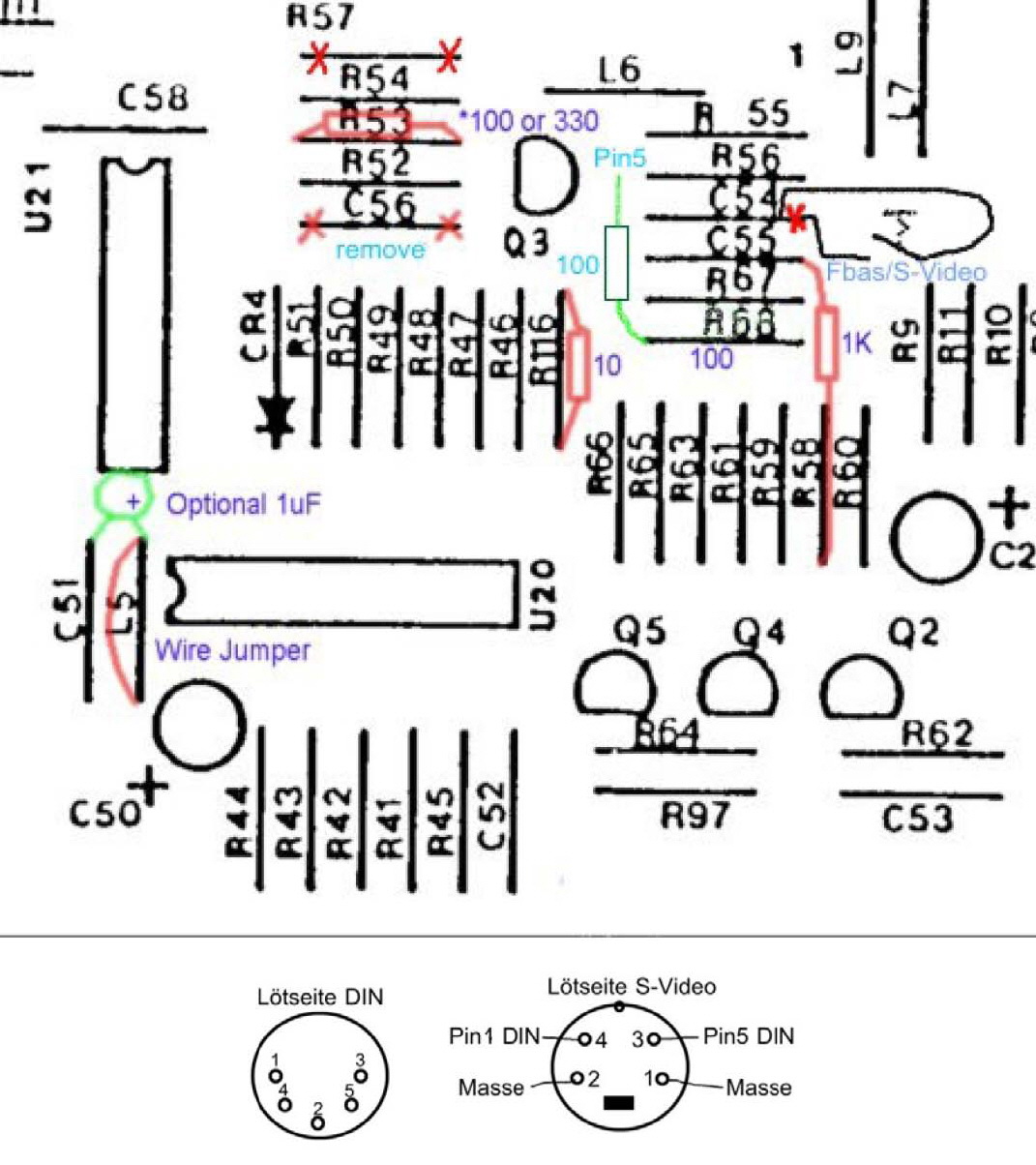

Umbauanleitung
L5 ist mit einem Draht zu überbrücken.
R57 und C56 sind zu entfernen.
An R116 ein 10Ohm Widerstand parallel legen.
An R53: Wenn R53=390Ohm dann 100Ohm parallel oder wenn R53=100Ohm dann 390 Ohm parallel anlöten.
1KOhm Widerstand an R58 unten (Anschlussseite zu Q2/Q4/q4) und C55 rechte Seite (Richtung R9/R11/R10) anlöten.
100Ohm Widerstand links an R68 und an Pin 5 der DIN Ausgangsbuchse anlöten.
Power Filterung: 1uF zwischen L5 und C51 oben anlöten. Anschlusspolung bachten!
C54 einseitig unterbrechen und die Unterbrechung über einen Schalter „FBas / S-Video“ führen.
Unterhalb des Lageplans ist ein Anschlussplan für eine direkte S-Video Buchse.
Bilddarstellung auf einem TFT-Bildschirm vor und nach dem S-Video Umbau.
